Насос для бассейна

XKP800, XKP900,XKP1100 ХKP801,XKP901,KP1101XKP1600, XKP2200 XKP1601,XKP2201Руководство по эксплуатации

г. Алматы

ВНИМАНИЕ! Перед установкой и включением электронасоса внимательно ознакомьтесь с содержанием данного руководства по эксплуатации. При установке электронасоса рекомендуется пользоваться услугами квалифицированных специалистов.

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления, производитель оставляет за собой право на внесение изменений в конструкцию изделия, не отраженных в данном руководстве по эксплуатации, не ухудшающих эксплуатационных характеристик.

СЕРТИФИКАТЫ СООТВЕТСТВИЯ:

Насосы соответствуют следующим директивам:

ЭМС (электромагнитная совместимость) 2004/108/ ЕС. Низкое напряжение 2006/95/ЕС и 2 европейским стандартам EN 60335-1 и EN 60335-2-41

1. Назначение насоса для бассейна серии XKP

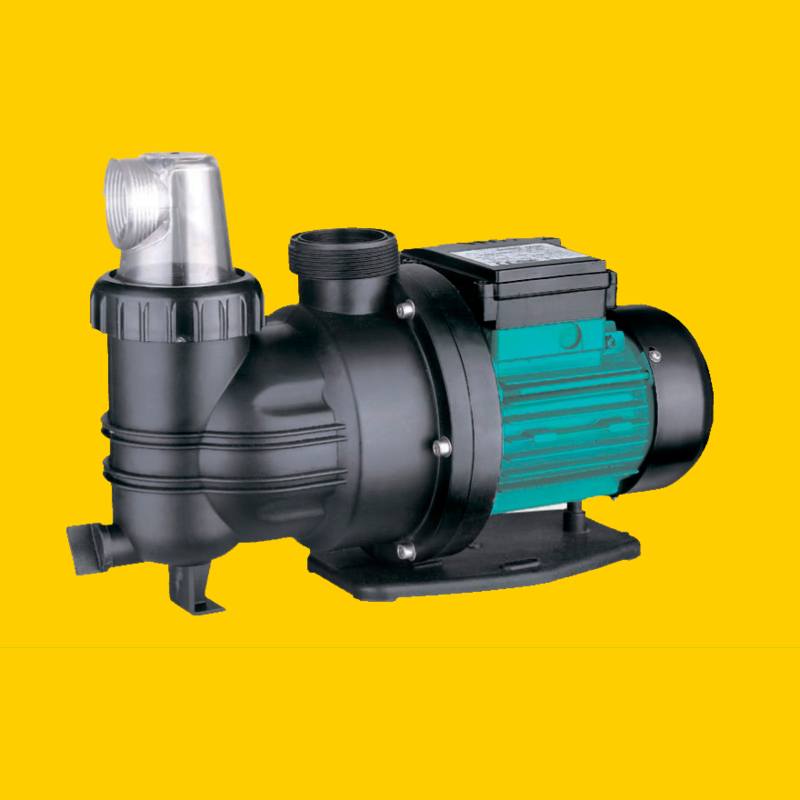

Насос для бассейна серии XKPгоризонтальный, самовсасывающий, центробежный.

Насос для бассейна серии XKPявляется необходимымэлементом для устройства полноценного бассейна. Главная функция насоса для бассейна заключается в обеспечении бесперебойной циркуляции воды в системе фильтрации воды бассейна. Насос для бассейна выбирается в зависимости от фильтра, вида и функциональных особенностей бассейна.

2. Технические характеристики

3. Устройство

4. Установка

Монтаж насоса производить согласно настоящего руководства по эксплуатации.

1. Рекомендуется установка обратного клапана на всасывающем трубопроводе насоса для того чтобы исключить попадание воздуха в рабочую часть насоса.
2. Температура перекачиваемой воды не должна превышать 35 градусов.
3. Материалы, применяемые для изготовления насосов, прошли строгий гидравлический и электрический контроль.

Насос подключается к сети переменного тока напряжением 220 В с частотой тока 50Гц.

Рекомендуется установка стабилизатора напряжения для исключения вредного воздействия перепадов напряжения в сети на электродвигатель насоса.

Насос, при наличии воды, рассчитан на непрерывную работу. Насос обычно устанавливается между скиммером и бассейным фильтром. Насос должен находиться как можно ближе к уровню воды для того, чтобы сократить высоту всасывания и уменьшить потери напора. Рекомендуется устанавливать насос не более чем на 3 метра выше уровня воды. Независимо от высоты положения насоса над уровнем воды и модели насоса, заливка насоса может занять всего несколько минут.Насос должен быть установлен на подготовленной площадке, и может быть прикреплен к ней через отверстие в основании болтами размером М6. Насос устанавливается только в горизонтальном положении фильтром верх. Перед установкой насоса убедитесь, что для снятия и установки фильтра есть достаточное пространство. Насосы должны быть установлены в сухом, хорошо проветриваемом, и защищенном от дождя месте.

3. Монтаж труб

При монтаже рекомендуется использовать пластиковые или металлопластиковые трубы. Диаметр всасывающих и напорных труб должен быть не менее диаметра входного и выпускного отверстия. Для уменьшения потерь напора в трубопроводе, попытайтесь уменьшить его длину и сократить изгибы. Соединения должны быть абсолютно герметичными.

Рекомендуется устанавливать шаровые краны для регулировки потока воды и удобства демонтажа насоса.

4. Электрическое подключение

ВНИМАНИЕ!

Для Вашей безопасности Настоятельно рекомендуется подключать насос через устройство защитного отключения по току утечки, с номинальным током утечки

≤ 30 мА.

Монтаж и обслуживание электрической схемы должен производиться квалифицированным специалистом, имеющим квалификационную группу по электробезопасности не ниже III.

Насосы с однофазными электродвигателями имеют встроенное устройство тепловой защиты.

5. Проверка перед первым запуском насоса

1. Убедитесь, что параметры электросети (напряжение питания и частота) соответствуют параметрам на табличке насоса.
2. Убедитесь, что вал насоса вращается свободно.
3. Откройте крышку фильтра и заполните насос водой до нижнего уровня всасывающей трубы.
4. Установите крышку фильтра на место.
5. Если насос не запускается, обратитесь к таблице возможных неисправностей.
6. Никогда не включайте насос, если он не заполнен водой!!!

6. Запуск насоса

После заполнения насоса водой, откройте краны и включите электродвигатель насоса. При правильной установке насоса уровень воды будет чуть ниже прозрачной крышки.

7. Обслуживание

Насосы не требуют специального обслуживания.

Рекомендуется периодически чистить фильтр предварительной очистки. Для этого закройте краны, ослабьте черные гайки, вытащите фильтр и прочистите его. Произведите осмотр прокладок предварительного фильтра и замените их, если они испорчены. Для хранения насоса обязательно слейте воду. Храните насос в сухом, чистом, хорошо проветриваемом месте.

В случае неисправности обращайтесь в сервисные центры.

Насос не предназначен для использования детьми и людьми, с ограниченными умственными, физическими способностями. Разрешается эксплуатация насоса строго в соответствии с настоящим руководством по эксплуатации.

Не допускайте детей к работающему насосу!

Не используйте насос, при нахождении людей в воде!

8. Комплектность

• Насос XKP (указать модель насоса) 1 шт.
• Коробка упаковочная 1 шт.
• Руководство по эксплуатации 1 шт.

9. Меры безопасности

1. Перед эксплуатацией насос заземлите.
2. Запрещается запуск насоса «всухую» ,т.е. без предварительного наполнения водой.
3. Работы по обслуживанию насоса должны проводиться только при отключении от электропитания.
4. Не допускается работа насоса без обратного клапана

10. Гарантийные обязательства

Гарантийный срок эксплуатации 6 месяцев со дня продажи , при условии эксплуатации в соответствии с настоящим руководством.

В случае нанесения изделию механических повреждений или попадания внутрь электронасоса посторонних предметов, послуживших причиной поломки изделия, гарантийные обязательства аннулируются.

ГАРАНТИЙНЫЕ СЕРВИСНЫЕ ЦЕНТР Ы:

1. АЛМАТЫ, ул. Бокейханова, 233, тел.: 8(727) 258 45 61
2. АСТАНА, ул. Ауэзова, 119, офис 115, тел.: 8(717) 239 61 48
3. КАРАГАНДА, ул. Пичугина, 249, кв. 19, тел.: 8(721) 247 76 35

11. Свидетельство о приемке

Насос , модельXKP _________________, признан годным к эксплуатации.

Заводской номер ________________

Дата производства ________________

штамп ОТК

12. Возможные неисправности и способы их устранения.

1. Насос не подает воду.
2. Низкая производительность
3. Насос шумит
4. Насос не запускается
5. Двигатель шумит, но не запускается
